Эксперимент показал, как E‑Ink дисплей ведёт себя при 30 FPS
Энтузиаст под ником Bo Made It провёл серию экспериментов с E‑Ink дисплеем, чтобы выяснить, как высокая частота обновления влияет на энергопотребление и долговечность электронной бумаги. В тестах использовался режим 30 кадров в секунду — частота, нетипичная для большинства ридеров и монохромных дисплеев.
В качестве тестовой платформы выбрали плату Waveshare ESP32-S3-ePaper. Ранее на ней уже запускали эмулятор Game Boy, работавший с частотой 30 FPS. Во время работы эмулятора устройство потребляло в среднем около 115 мА. С аккумулятором ёмкостью 400 мА·ч это обеспечивало примерно 3,5 часа автономной работы.
Большая часть энергии уходит не на обновление экрана
Чтобы оценить вклад самого дисплея, исследователь отдельно измерил энергопотребление системы без операций по обновлению изображения. В таком режиме плата потребляла около 90 мА. Расчёт кадров с градациями серого, но без их вывода на экран, увеличивал показатель до 107,6 мА.
Разница составила примерно 7,4 мА — столько потреблял дисплей при работе в режиме 30 FPS с градациями серого. Таким образом, даже при частом обновлении экрана основная нагрузка на аккумулятор приходилась не на E‑Ink панель, а на вычисления и работу остальных компонентов системы.
Что происходит с ресурсом дисплея

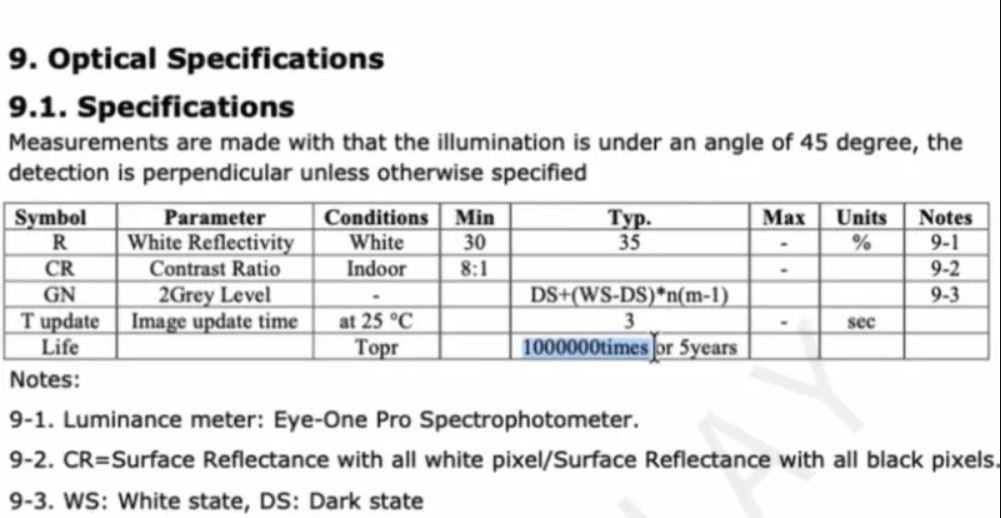

В документации для подобных экранов обычно указывается ресурс около одного миллиона обновлений. Если обновлять весь экран 30 раз в секунду, этот показатель будет достигнут примерно за 9,3 часа. Однако такой расчёт является предельным: интеллектуальный драйвер, как правило, изменяет только те пиксели, которые действительно должны сменить состояние.
Чтобы проверить возможный износ, Bo Made It выполнил 2,16 млн кадров с повторяющимися графическими паттернами. После теста на экране появилось остаточное изображение. При этом оно исчезало после многократного обновления панели, поэтому необратимых повреждений в ходе эксперимента обнаружить не удалось.
Результат указывает на то, что заявленный производителями ресурс может включать значительный запас надёжности. Тем не менее точную продолжительность работы при постоянной высокой частоте обновления определить нельзя: она зависит от режима обновления, площади изменяемых участков и особенностей конкретной панели.
Несмотря на результаты эксперимента, Waveshare не рекомендует запускать на своих устройствах приложения с частотой обновления 30 FPS. Для обычных сценариев — чтения, отображения статичной информации и периодического обновления интерфейса — E‑Ink сохраняет главное преимущество: низкое энергопотребление.
